Georeferenzierung von OCAD-Dateien

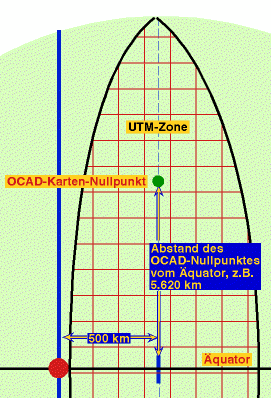

Koordinaten im UTM-Gitter werden folgendermaßen bestimmt:
1. Für jede einzelne UTM-Zone liegt der Nullpunkt der geogr. Länge auf 500km westlich der Mitte dieses Streifens. (Auf diese Art gibt es nur positive Längenwerte, was in der Praxis besser handhabbar ist)
2. Abstand vom Äquator = Breitenangabe. OCAD muss eigentlich nur wissen, welche Verschiebung sein interner Nullpunkt (=Mitte der Zeichenfläche) zu diesem UTM-Nullpunkt hat. Zusammen mit dem eingestellten Maßstab kann nun eine genaue Positionierung erfolgen und somit auch eine GPS-Nutzung. Wenn Sie eine Papierkarte einscannen und in den OCAD-Hintergrund legen, so benötigen Sie mindestens 3 Koordinatenpunkte dieser Karte. Tragen Sie diese Punkte zunächst in der OCAD-Karte ein (Passkreuze mit "Numerischer Modus" in Karte platzieren). Anschließend können Sie die Bitmap in den Hintergrund legen und per "Hintergrundkarte abstimmen" an die richtige Stelle verschieben. Bereits georeferenzierte Raster-Dateien marschieren sofort an die richtige Stelle. Georeferenzierte BMP, JPG, GIF- Dateien können verwendet werden.
Wer umfangreiche Kartenwerke erstellen möchte, oder problemlos georeferenzierte Rasterkarten / eingekaufte Höhenlinien / -Schummerungen/ -digitale Höhenmodelle einbinden möchte, der sollte von Anfang an georeferenziert arbeiten.
Der Jübermann-Verlag hat sich ein deutschlandweites Gitter erstellt (Verschiebung: Länge 500.000m, Breite 5.620 000m, Maßstab 1: 75.000), in dem nun sämtliche Einzelkarten angelegt sind. Soll eine gedruckte Karte einen andern Maßstab haben, so wird beim Ausdrucken bzw. Erzeugen der Dateien für die Druckerei der Druckmaßstab entsprechend verändert.
Wer z.B. eine amtliche topographische Karte Deutschlands als Informationsquelle in den Hintergrund legen möchte, für den haben wir eine OCAD-Datei mit dem TK-50-Gitter für Norddeutschland erstellt. Der Blattschitt der TKs ist nicht im UTM-Gitter angelegt, sondern im geographischen Gauss-Krüger-System. Die Abstimmung der Kartenecken ist mit der OCAD-Datei (-ebenfalls als Hintergrund-Datei zu laden-) dann problemlos möglich. Die Bereitstellung des deutschlandweiten georeferenzierten OCAD-Gitters kann aber nur gegen ein Entgelt geschehen.
